Atualização de firmware — equipamento já operando

Com o ColdLink MW já gravado e conectado à rede, use a interface web para enviar novas versões — sem cabo USB.

1. Conecte o equipamento à rede — LAN (Ethernet), Wi-Fi ou GPRS, conforme a configuração do local.
2. No navegador, acesse o IP do ColdLink MW (ex.: http://192.168.0.50) e faça login.
3. Abra o menu Firmware, selecione o arquivo coldlink-mw-full.bin e clique em enviar.
4. Aguarde a barra de progresso; o ESP32-S3 grava o pacote e reinicia automaticamente — pronto.

Esta via só funciona após a primeira gravação USB. O arquivo coldlink-mw-full.bin contém firmware + filesystem em um único pacote para OTA.

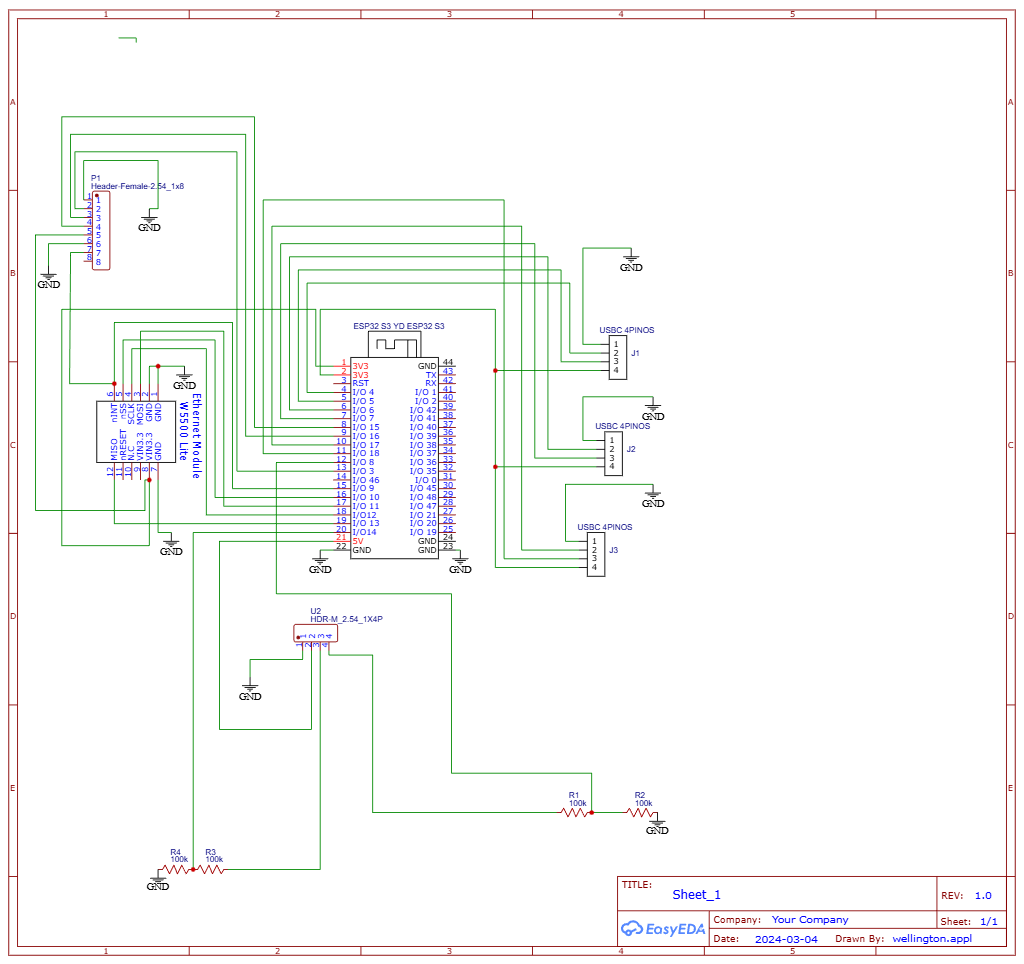

Hardware — placa ColdLink v1

Placa de expansão para ESP32-S3 YD com módulo Ethernet W5500 (SPI), conectores J1–J3 para sensores/periféricos e barramentos P1/U2. Os divisores resistivos R1–R4 permitem detecção de energia AC e leitura de bateria, conforme a pinagem do firmware.

• Módulo ESP32-S3 YD — microcontrolador principal
• W5500 Lite — Ethernet SPI (CS, MOSI, MISO, SCK, nRST, nINT)
• J1, J2, J3 — conectores USBC 4 pinos para I/O e alimentação 5V
• P1 (8 pinos) e U2 (4 pinos) — barramentos auxiliares
• R1–R4 — divisores para detecção de energia e nível de bateria

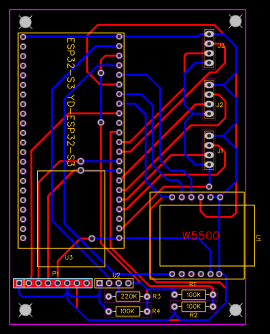

Os arquivos Gerber para fabricação estão disponíveis na seção Arquivos para download.

Pinagem GPIO (ESP32-S3)

RS485 ocupa pares adjacentes: D1+D2, D3+D4 ou D5+D6. Ao habilitar RS485 em um par, o canal adjacente é reservado automaticamente pelo firmware.

Primeira gravação — ESP32-S3 virgem

O módulo ESP32-S3 YD (16 MB flash / 8 MB PSRAM) é entregue sem firmware. Antes de usar a interface web, LoRaWAN ou OTA, grave os cinco arquivos abaixo via cabo USB, nos endereços indicados.

1. Conecte o ESP32-S3 ao PC com cabo USB (porta nativa USB do módulo). Se necessário, pressione BOOT ao conectar para entrar em modo de download.
2. Baixe os arquivos bootloader.bin, partitions.bin, boot_app0.bin, firmware.bin e littlefs.bin na seção de downloads do ColdLink LW.
3. Grave todos os arquivos com esptool ou Flash Download Tool (Espressif), respeitando os endereços da tabela.
4. Desconecte e reconecte a alimentação. O ColdLink LW inicia com interface web e rádio LoRaWAN prontos para configuração (OTAA / ChirpStack).

Comando esptool (substitua COM4 pela porta serial):

esptool.py --chip esp32s3 --port COM4 --baud 460800 write_flash ^
  0x0 bootloader.bin 0x8000 partitions.bin 0xE000 boot_app0.bin ^
  0x10000 firmware.bin 0xC90000 littlefs.bin

Placa compatível: ESP32-S3-DevKitC-1-N16R8 (16 MB flash, 8 MB PSRAM). No Flash Download Tool, marque os cinco arquivos com os mesmos endereços e clique em START.

Desenvolvimento com PlatformIO (VS Code)

Para compilar e gravar pelo VS Code + PlatformIO, use o board TriD e o projeto ColdLink-LW. O arquivo esp32-s3-devkitc-1-N16R8.json define 16 MB flash, 8 MB PSRAM e USB nativo.

1. Baixe esp32-s3-devkitc-1-N16R8.json na seção de downloads desta página.
2. Copie o arquivo para a pasta de boards do PlatformIO (feche o VS Code antes, se estiver aberto):

%USERPROFILE%\.platformio\platforms\espressif32\boards\esp32-s3-devkitc-1-N16R8.json

Exemplo no Windows: C:\Users\desen\.platformio\platforms\espressif32\boards\ — ajuste desen para o seu usuário do Windows.

3. No platformio.ini do projeto, use board = esp32-s3-devkitc-1-N16R8 e o environment esp32s3.
4. Grave via USB: pio run -t upload. Para gerar firmware + filesystem + pacote OTA: pio run -t fullpkg (gera o pacote combinado no build).

Atualização de firmware — equipamento já operando

Com o ColdLink LW já gravado e acessível pela interface web (Wi-Fi), use o painel para enviar novas versões — sem cabo USB.

1. Conecte o equipamento à rede Wi-Fi de configuração (ou Ethernet, se o W5500 estiver presente).
2. No navegador, acesse o IP do ColdLink LW (ex.: http://192.168.0.50) e faça login.
3. Abra o menu Firmware, selecione o arquivo coldlink-lw-full.bin e clique em enviar.
4. Aguarde a barra de progresso; o ESP32-S3 grava o pacote e reinicia automaticamente — pronto.

Esta via só funciona após a primeira gravação USB. O arquivo coldlink-lw-full.bin contém firmware + filesystem em um único pacote para OTA. A telemetria de campo continua via LoRaWAN.

Hardware — ColdLink LW (LoRaWAN)

Placa baseada em ESP32-S3 YD com rádio LoRa SX1276 (AU915), SPI compartilhado, conectores para sensores/pulso e RS485. A interface web local usa Wi-Fi; a telemetria de longo alcance vai por LoRaWAN (ex.: ChirpStack).

• Módulo ESP32-S3 YD — microcontrolador principal
• SX1276 — rádio LoRaWAN (SPI: NSS/SCK/MOSI/MISO + DIO0/DIO1/RST)
• Canais D1–D6 — entradas digitais / pulso / RS485 em pares
• GPIO 8 / GPIO 20 — detecção de energia AC e ADC de bateria
• Wi-Fi — configuração local e OTA; LoRaWAN — telemetria e downlink

Para integração ChirpStack, baixe o codec JavaScript na seção Arquivos para download e cole no Device profile (fPort 1).

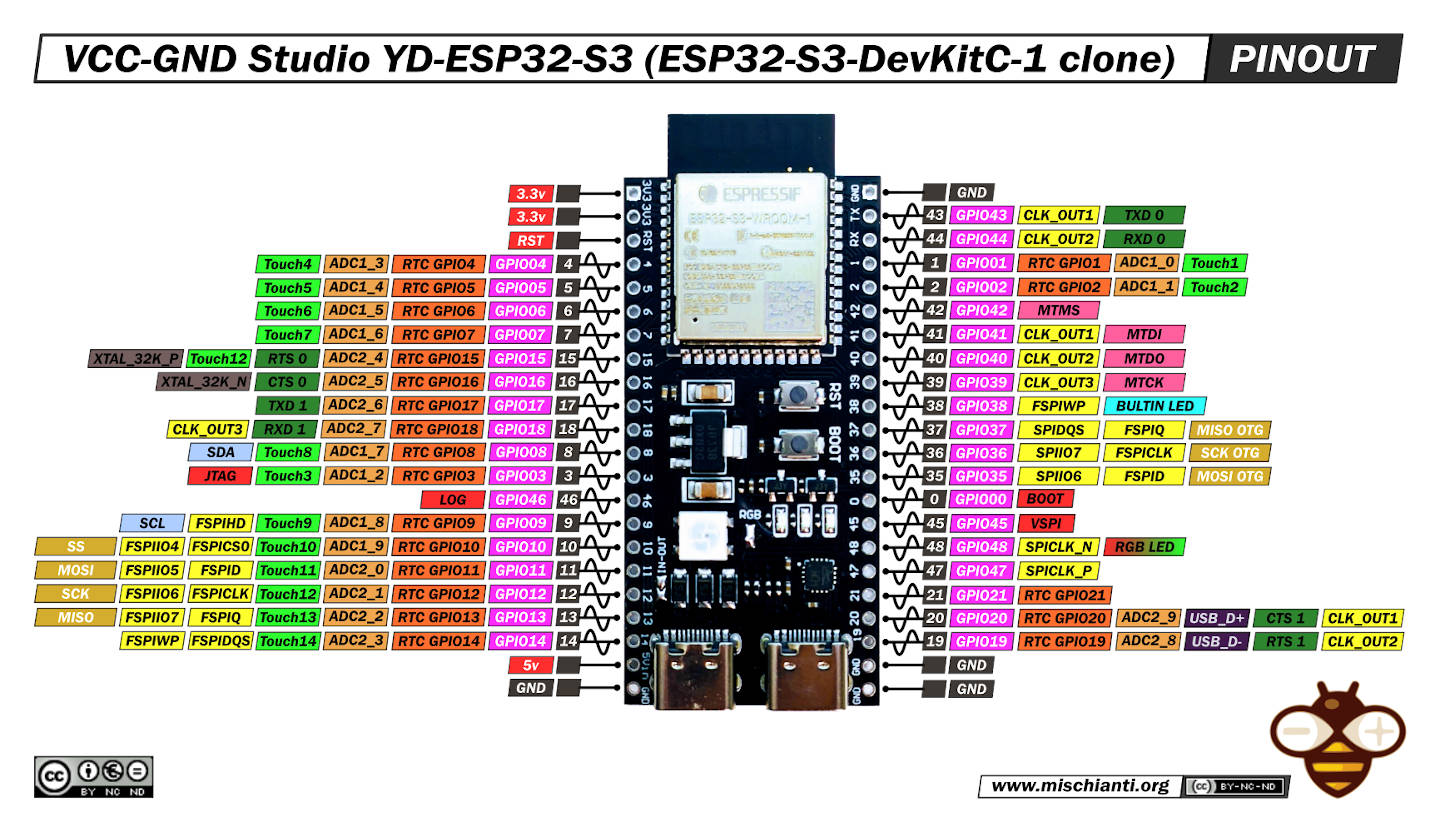

Pinagem GPIO (ESP32-S3)

RS485 ocupa pares adjacentes: D1+D2, D3+D4 ou D5+D6. O SPI do LoRa usa os mesmos pinos SCK/MOSI/MISO do barramento SPI3; NSS em GPIO 10.

Instalação rápida (servidor limpo)

O instalador baixa o pacote trid-pabx.zip, compila o Asterisk 22 e sobe o painel com PM2 em /usr/src/tripabx/ (porta 5000).

1. Use um servidor Debian 12+ ou Ubuntu 20.04+ com acesso root (sudo).
2. Execute o instalador online (baixa o ZIP automaticamente do site TriD):

curl -fsSL https://www.tridtelecom.com.br/downloads/trid-pabx/install-trid-pabx.sh | sudo bash

3. Aguarde a compilação do Asterisk e o npm install. Ao final, o painel fica em http://IP-DO-SERVIDOR:5000.
4. Login padrão: Admin / Admin — altere a senha no primeiro acesso.

Instalação com pacote local

Se já baixou o ZIP ou tem a pasta do projeto no servidor:

sudo bash install-trid-pabx.sh --local /caminho/trid-pabx.zip

Reinstalação preserva config.env e arquivos *.json da raiz. Use --force-asterisk para recompilar o Asterisk.

Instalação rápida (servidor limpo)

O instalador baixa o pacote trid-email.zip, configura Node.js, PostgreSQL, Postfix/OpenDKIM e sobe o painel com PM2 em /usr/src/trid-email/ (porta 5000).

1. Use um servidor Debian 12+ ou Ubuntu 20.04+ com acesso root (sudo).
2. Execute o instalador online (baixa o ZIP automaticamente do site TriD):

curl -fsSL https://www.tridtelecom.com.br/downloads/trid-email/install-trid-email.sh | sudo bash

3. Informe nome do banco, usuário e senha quando solicitado. O instalador cria o PostgreSQL e grava em config.env.
4. Ao final, o painel fica em http://IP-DO-SERVIDOR:5000 (PM2: app-email).

Instalação com pacote local

Se já baixou o ZIP no servidor:

sudo bash install-trid-email.sh --zip /caminho/trid-email.zip

Se /usr/src/trid-email já existir com config.env, o instalador só atualiza código e pacotes — não altera o banco. Opções úteis: --skip-mail, --skip-postgres.
